BECKHOFF EL5101是編碼器模塊

EL5101 | 增量編碼器接口端子模塊

EtherCAT 端子模塊 EL5101 是一個用于直接連接帶差分輸入（RS485）的增量編碼器的接口。帶有正交解碼器的 16 位計數器與 16 位零脈沖鎖存器一樣均可讀

、可設定或使能。帶報警輸出的增量型編碼器可以直接連接狀態輸入接口。間隔測量的分辨率可以是 500 ns。選通電路輸入允許計數器掛起（高電平 = 停止），當鎖存器輸入端有上升沿觸發時，就開始讀取計數器狀態信息。

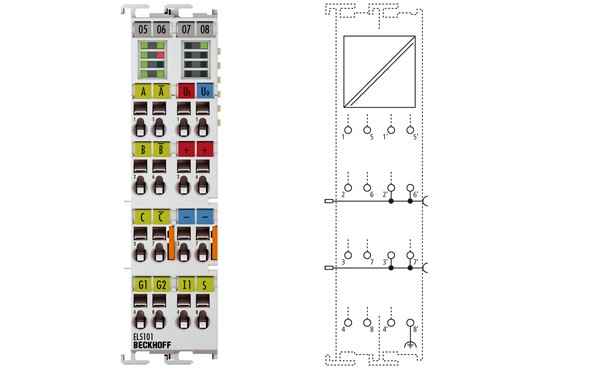

BECKHOFF EL5101內部接線圖

位置測量端子模塊

EL5101



控制系統的核心部分是作為控制平臺的 CP6622 嵌入式控制面板

，它配備了 Windows CE 操作系統和 TwinCAT 軟件。控制面板有兩個 RJ 45以太網口，一個用于公司網絡接口，另一個用于連接 EtherCAT 接口。EtherCAT 接口無需使用現場總線接口卡。此外，還可提供兩個 USB 接口和一個 RS232 接口。

技術參數	EL5101 | ES5101
編碼器接口	A, A (非), B, B (非), C,C (非), 差分輸入 (RS485); 狀態輸入
編碼器工作電壓	5 V DC
編碼器輸出電流	0.5 A
計數器	16 位, 二進制
極限頻率	1 MHz (4 倍頻)
正交解碼器	4 倍頻
零脈沖鎖存器	16 位
指令	讀 、設置 、使能
分布式時鐘	有
電源電壓	24 V DC (?15 %/+20 %)
電源觸點電流消耗	0.1 A (不包括編碼器電流)
E-bus 電流消耗	典型值 150 mA
過程映像中的位寬	輸入：狀態 16 位，數值 16 位 ，鎖存 16 位 ；輸出：控制 16 位，數值 16 位
重量	約 100 g
工作 / 儲藏溫度	0…+55 °C/-25…+85 °C
